(1) Встановіть кілька неправильних отворів для пробивання з різними координатами та безпосередньо заповніть координати
(2) Налаштуйте кілька шаблонів: 1 отвір, 2 отвори, 4 отвори тощо, що спрощує та ефективне пряме застосування шаблонів.

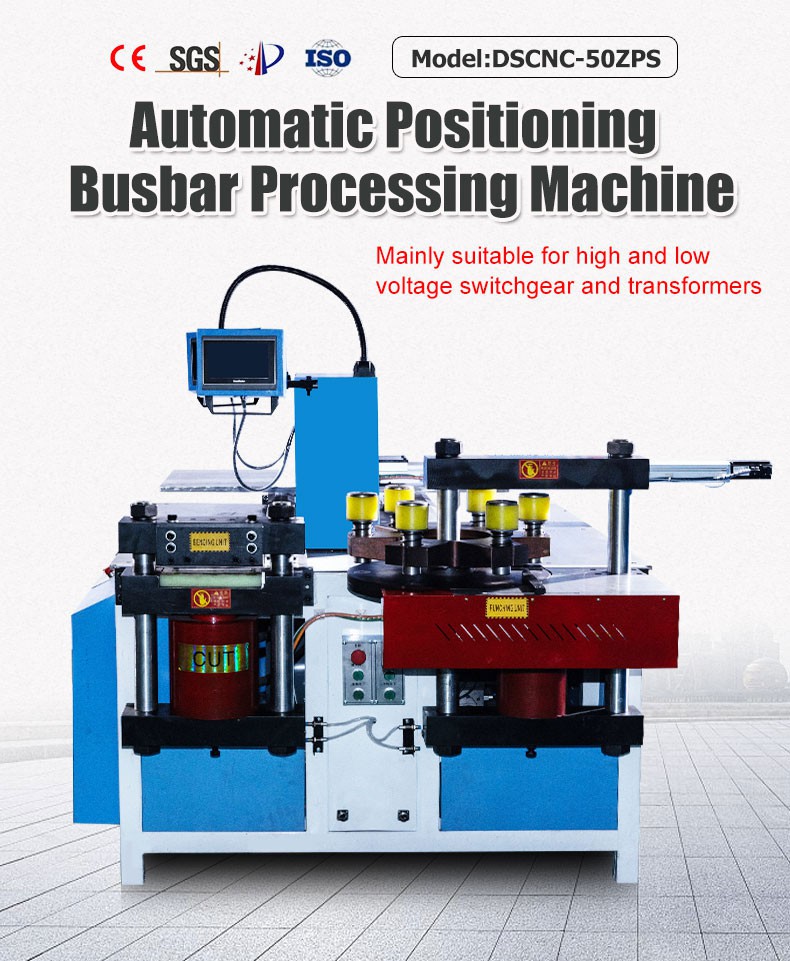

Автоматичне позиціонування з ЧПУ для різання шин, штампування, згинання
Професійний виробничий верстат для обробки шин, який об’єднує три функції згинання, різання та штампування шин, також відомий як машина для шин три в одному. Він має характеристики багатофункціональності, високої точності та високої ефективності. Кожна одиниця шинної машини може бути оснащена системою керування з ЧПК, яку можна налаштувати відповідно до потреб. Оператори можуть встановлювати необхідні параметри кута згину, параметри штампування, параметри різання тощо, що значно підвищує ефективність і точність виробництва шин. Ця машина для обробки шин може обробляти шини з максимальним розміром 16 мм (товщина) * 260 мм (широка).
Опис
Опис продукту
Автоматичне позиціонування з ЧПУ для різання шин, штампування, згинання
Ця машина оснащена трьома станціями обробки: штампування, різання,
і згинання. Він розроблений з трьома незалежними гідравлічними системами та
станції штампування, різання та згинання можуть працювати одночасно. Штампування
станція контролює координати штампування через серводвигуни та ПЛК, дозволяючи
безперервне позиціонування та штампування пористих заготовок, що є ефективним і
точні. Станція різання автоматично контролює розмір ріжучого блоку
серводвигуни та ПЛК, що робить його зручним та ефективним. Керує згинальна станція
довжина згинання через серводвигун автоматично визначає блокування матеріалу
положення, і може досягти програми для визначення місцезнаходження кількох кутів і положень згинання.
● Режим пробивання
● Режим різання
(1) Встановіть однакову довжину, щоб вирізати кілька частин
(2) Встановіть різну довжину, щоб вирізати кілька шматків і окремі шматки різної довжини.
● Режим згинання
(1)Інтерфейс користувача інтуїтивно зрозумілий і простий для розуміння;
(2) Стабільна продуктивність і легкість експлуатації;
(3) Висока точність згинання та хороша повторюваність роботи; Ця система проста в експлуатації, інтуїтивно зрозуміла та має функцію пам’яті для всіх параметрів. Просто правильно дотримуйтесь інструкцій, щоб легко завершити обробку різних заготовок.
Технічні параметри
|
Функціональність
|
одиниця
|
DSCNC-50ZPS
|
|
Обробка штампування |
Максимальна сила штампування (КН)
|
500
|
|
Діапазон пробивання (㎜)
|
ф 4.3~ф 36
|
|
|
Максимальна товщина (мм)
|
16
|
|
|
Максимальна ширина (мм)
|
260
|
|
|
Обробка зсувом |
Максимальна сила зсуву (КН)
|
800
|
|
Максимальна товщина (мм)
|
16
|
|
|
Максимальна ширина (мм)
|
260
|
|
|
Обробка згинання |
Максимальна сила вигину (КН)
|
500
|
|
Максимальна ширина (мм)
|
260
|
|
|
Максимальна товщина (мм)
|
16
|
|
|
Габаритні розміри
|
мм
|
2100*1710*1670
|
|
Мотор Пау
|
кВт
|
3×5,5 кВт
|
|
вага машини
|
КГ
|
2350 кг
|
|
вимоги до потужності
|
V/F
|
380 В, 220 В, 415 В Налаштовується
|
|
Кількість сервоприводів
|
встановити
|
4
|
|
Ефективний хід штампування по осі Y
|
мм
|
1200 мм
|
|
Ефективний хід штампування осі Х
|
мм
|
2200 мм
|
|
Ефективний хід осі Х зсуву
|
мм
|
1200 мм
|
|
Хід зупинки згинання
|
мм
|
1000 мм
|
Деталі продукту

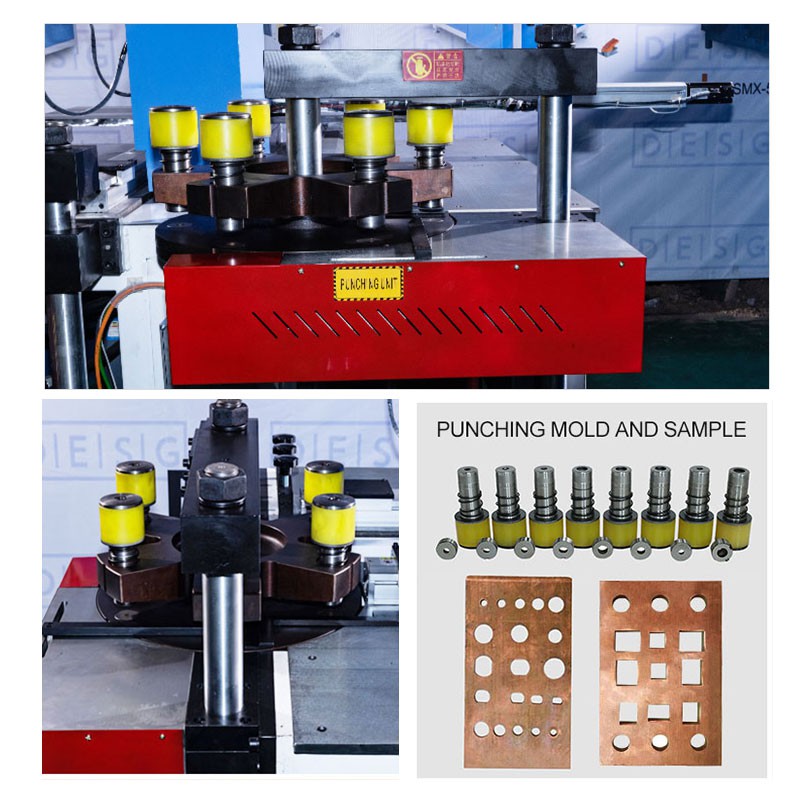

★Пробивний блок
① Встановлення вбудованої вертушки з шістьма формами (отвори для установки форми обробляються
Обробні центри з ЧПУ високої точності).
② Під час використання немає необхідності часто міняти форму, тим самим покращуючи ефективність роботи.
③ На поверхні заготовки немає вм’ятин.
④ Оснащений сервосистемою з ЧПУ для автоматичного позиціонування, до якої можна торкатися
Встановіть необхідну відстань і крок свердління на екрані та автоматично відрегулюйте
Положення осі Y і осі X для досягнення високої точності свердління без необхідності маркування.
⑤ Сенсорний екран ЧПК для штампування може зберігати декілька наборів параметрів розміру штампування,
і система може зберігати відредаговані параметри розміру отворів. Наступного разу те саме
деталь оброблена, її можна викликати безпосередньо без подальшого редагування.

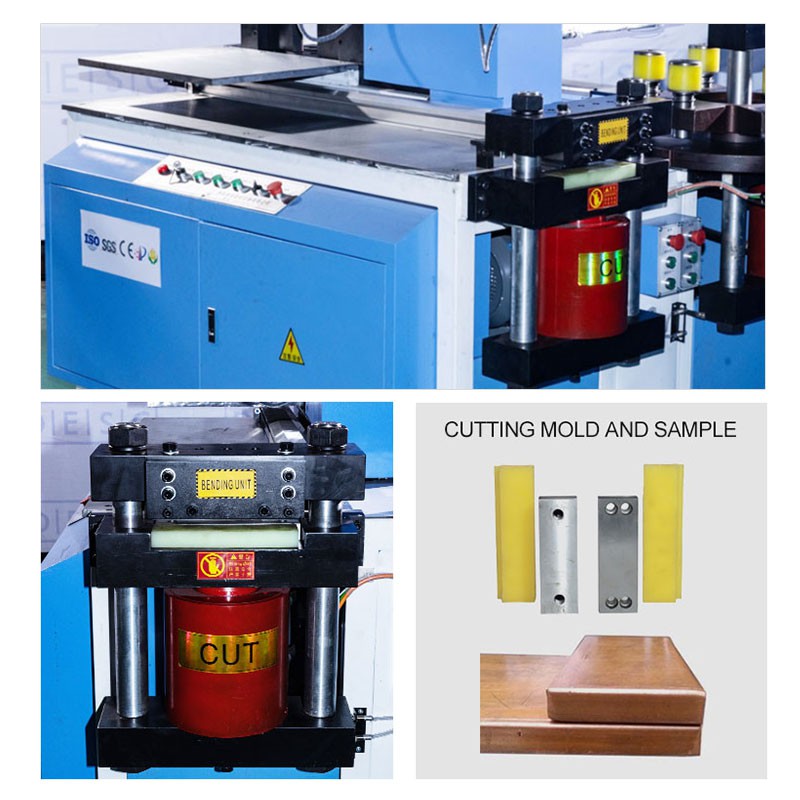

★Ріжучий блок
① Застосування структури зсуву з подвійною колоною та подвійним лезом.
② Верхній і нижній ножі встановлені вертикально і паралельно, щоб гарантувати, що
ріжучі кромки плоскі та без задирок Без відходів.
③Ріжуча станція автоматично контролює розмір різального блоку через сервопривід
двигунів і ПЛК, що робить його зручним і ефективним.
★Згинальний агрегат
① Завершіть горизонтальне та вертикальне згинання, змінивши форму.
① Завершіть горизонтальне та вертикальне згинання, змінивши форму.
② Введіть кут згину та товщину мідних та алюмінієвих прутів для виконання кутового згинання.
③ Прийняття системи управління Siemens PLC з високою точністю згинання.
④ Ліва сторона згинальної станції оснащена сервосистемою ЧПУ для автоматичного керування
позиціонування (додатково відповідно до вимог). Встановивши відстань вигину і
через сенсорний екран, вісь X автоматично регулює позиціонування осі Y
для ЧПУ гідравлічного контролю кута згинання, досягнення високої точності згинання
без необхідності маркування.
⑤ Сенсорний екран з ЧПК для згинання може зберігати кілька наборів параметрів розміру для згинання,
і система може зберігати відредаговані параметри розміру згину для наступного використання без подальшого редагування.
★Керування ПЛК
① Прийняття повної обчислювальної системи Siemens забезпечує керування ЧПК
① Прийняття повної обчислювальної системи Siemens забезпечує керування ЧПК
співпраця PLC і датчиків переміщення, що робить згинання більш точним. The
обладнання автоматично розраховує довжину різання, кут згинання та точку згинання, роблячи
Зразки продукції
Автоматичне позиціонування з ЧПУ для різання шин, штампування, згинання
Основною функцією є обробка мідної та алюмінієвої шини в різних специфікаціях.
За відносною операційною одиницею він може виконувати різну обробку мідної та алюмінієвої шини
швидко та легко, наприклад, різання/вирізання (круглий отвір та довгастий отвір),
плоске/горизонтальне згинання, вертикальне згинання U-подібне згинання, тиснення плоске пресування, скручування
обробка кабельних роз’ємів тощо. Багатофункціональний верстат для обробки шин з ЧПУ Машина для згинання шин.
Застосовність продукту
Багатофункціональна машина для обробки мідних шин три в одному, яка використовується для цього розподільного пристрою
широко використовується у виробництві розподільних пристроїв, електричних панелей керування високої та низької напруги
розподільні пристрої, підстанції, трансформатори напруги, електричні вимикачі, суднобудування, електричний ліфт
виробництво, виробництво електричних шаф і виробництво продукції для систем розподілу.
профіль компанії
Jinan Deshang CNC Equipment Co., Ltd. є професійним виробником обробки шин
машини, верстати для обробки рядів міді та алюмінію та обладнання для обробки шин.
Він має 15-річний досвід виробництва, зрілу технологію, високу продуктивність, швидку доставку та
гарантоване післяпродажне обслуговування. Наша продукція має сертифікати якості ISO9001 та CE та SGS
сертифікація для супроводу замовлень клієнтів. У той же час DESG також приймає OEM або ODM
замовлення, мінімальна кількість замовлення - один комплект. Категорії продуктів DESG включають: три в одному
машина для обробки шин, мобільна машина для обробки шин, інструменти для шин та інші типи
обладнання, що полегшує користувачам вибір найбільш підходящої машини для їх роботи, тому наш
обладнання може задовольнити вимоги клієнтів для виробництва алюмінію та всіх застосувань
необхідні сценарії мідних шин. Точність обробки є найважливішою характеристикою
обладнання, а машини DESG дуже точні у різанні, штампуванні та особливо згинанні,
це саме той елемент точності, який шукають користувачі цього типу машини. DESG
є одним із відомих виробників шинних машин у Китаї. Його продукція шинних машин
широко використовуються в машинах для обробки шин, розподільних пристроях високої та низької напруги, підстанціях,
автобусна дорога, мости, електричні вимикачі, комунікаційне обладнання, побутова техніка, суднобудування,
обладнання для автоматизації офісів, виробництво ліфтів, виробництво шаф та іншого електричного
техніка Повне виготовлення. Наразі DESG сподівається на подальше збільшення частки ринку та
продажу продукції, тому він сподівається встановити довгострокові та стабільні відносини співпраці з агентами
які зацікавлені у співпраці. DESG може задовольнити потреби клієнтів у всьому світі та наш експерт
інженери можуть надати технічну підтримку клієнтам у будь-який час.
Упаковка товару
Упаковані в стандартні імпортні та експортні дерев'яні ящики, очищені від фумігації та оброблені антикорозійними засобами.
